Тесткарты и референсы к ним, шкалы оперативного контроля и элементы
тестовая печать и оперативный контроль

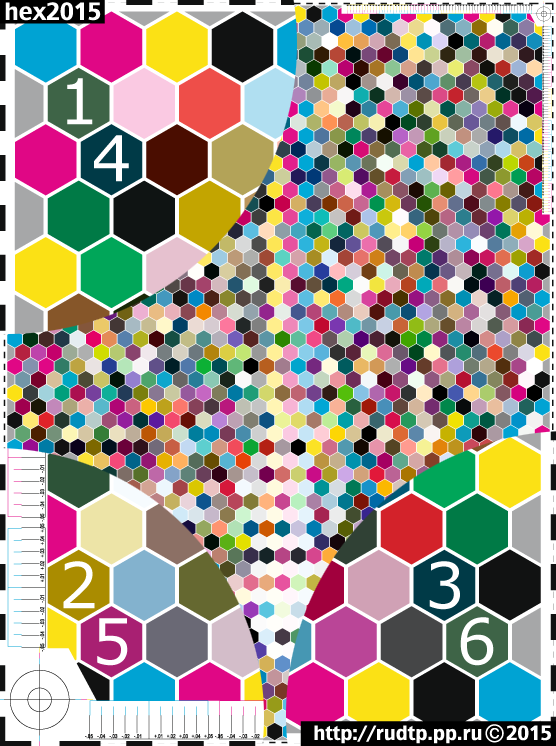

В обзор включены как самые необходимые общеупотребимые тесткарты,
которые лень сгенерить или отрисовать самому, так и эксклюзивные
разработки технологов и участников проекта rudtp.pp.ru
ECI2002V (vizual) + calibration *
eps-файл для печати
txt-референс для измерений без «calibration»,1485 полей, отбросить шкалу по периметру
txt-референс для измерений с «calibration», 1645 полей
Комментарий от rudtp.pp.ru:
стандартная универсальная тест-форма профилирования (CMS, ICC)
предоставлена возможность компенсации неровной печати по шкале периметра (calibration)
ECI2002R (random) + calibration
eps-файл для печати
txt-референс для измерений без «calibration»,1485 полей, отбросить шкалу по периметру
txt-референс для измерений с «calibration», 1645 полей
Комментарий от rudtp.pp.ru:
стандартная универсальная тест-форма профилирования (CMS, ICC)
предоставлена возможность компенсации неровной печати по шкале периметра (calibration)
во многих случаях более предпочтительна для печати, нежели vizual
GRACoL P2P23xn
eps-файл для печати
txt-референс для измерений
Комментарий от rudtp.pp.ru:
полная методика (с математикой! С формулами в формате Exell!) линеаризации печатных устройств Gracol Calibrating, Printing and Proofing by the G7 Method (Gracol G7 How-to).



CMK_and_Skin_1485_V (vizual)
CMK_and_Skin_1485_R (random)
eps-файл vizual для печати | eps-файл random для печати
txt-референс vizual 1485 полей | txt-референс random 1485 полей
Комментарий от rudtp.pp.ru:
Тесткарта содержит дополнительные поля балансировки печати CMK по цветопробе (без желтого!) и дополнительные поля нивелирования телесных оттенков.
В стандартной тесткарте ECI2002 содержится всего 277 полей из 1485 без желтого (полей c наложениями желтого еще меньше). Однако, порой возникает технологическая необходимость печатать желтый вторым прогоном: желтый более всех терпим к несовмещению. Точно сбалансировать в первом прогоне голубой и пурпурный без цветопробы нереально, однако обычная цветопроба по профайлу на базе стандартной тесткарты типа ECI2002 здорово врет при имитации печати без желтого, баланс CM без Y крайне неточный.
Предлагаемая тесткарта позволяет точно сбалансировать триадные пурпур и мадженту на цветопробе и оттиске без желтой краски. Поскольку наиболее критично дисбаланс пурпура/голубого отражается на передаче телесных оттенков (где желтый - основной тон), в тесткарту добавлен цветовой сектор типичных телесных тонов (в усеченном виде).
P.S. Не забудьте на тестпринте имитировать два прогона.
Для профилирования необходимо приплюсовать измерения этой специализированной тесткарты к измерениям стандартной (например к ECI2002).
Instrumental Gray Balance Search - таблица инструментального поиска баланса серого
eps-файл для печати
txt-референс для измерений без «calibration»,1485 полей, отбросить шкалу по периметру
txt-референс для измерений с «calibration», 1645 полей
Комментарий от rudtp.pp.ru:
шаг опорного Cyan - 4%, разброс M и Y почти перекрывает «уникальные возможности» офсетных процессов; полезна для инструментального контроля профилирования (имитации); весьма полезна при проведении тщательного анализа триадной офсетной печати; служит дополнением к известным тесткартам при точном построении баланса.
Воспользуйтесь возможностями Exell для вычисления баланса (прочтите txt-комментарий).
GRBalance-2007 (26x2 патчей)
eps-файл для печати
Комментарий от rudtp.pp.ru:
CMY-баланс от SystemBrunner + рассчетный согласованный по L клин Black (для заданной офсетной печати. Клин Black от SystemBrunner никак вообще не согласован по яркости с клином CMY-баланса). Чрезвычайно удобный инструмент визуального контроля качества цифровой имитации (proof) и тестового оттиска. Рекомендуется rudtp.pp.ru для обязательного размещения в офсетном тестпринте для последующего визуального контроля цветопробы.


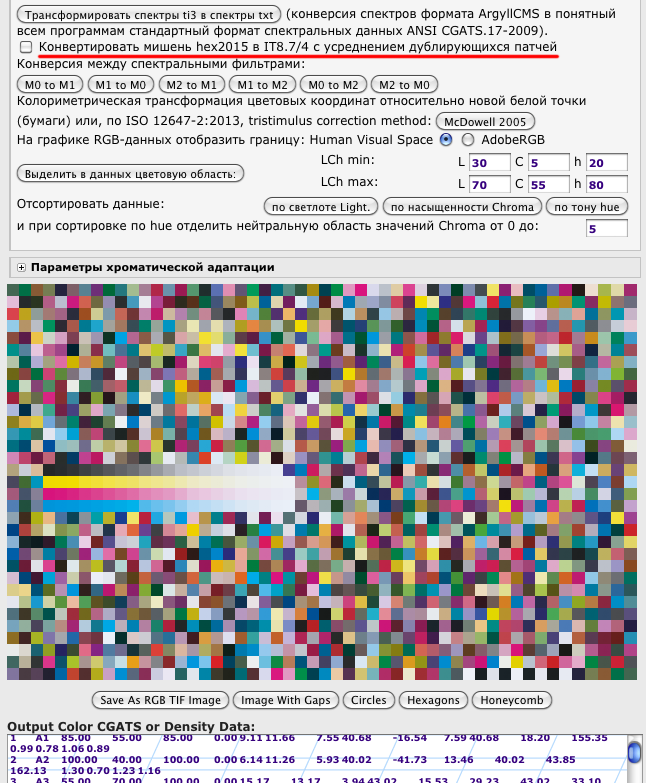

IT8.7/4 (vizual, random) + calibration colors **
файл для печати
txt-референс Visual для измерений без «calibration»,1617 полей
txt-референс Random для измерений без «calibration»,1617 полей
txt-референс Visual для измерений с «calibration», 1785 полей
txt-референс Random для измерений с «calibration», 1785 полей
Комментарий от rudtp.pp.ru:
дополненная 132-мя полями шкала ECI2002, названная IT8.7/4.
В противоположность IT8.7/3 (здесь не публикуется) - вполне приличная тестформа
PrintOpen Extended Testchart
eps-файл для печати
Комментарий от rudtp.pp.ru:
расширенная тест-форма профилировщика Heidelberg PrintOpen (4*210=840 полей). Референс «зашит» в PO и не прилагается.
По части параметров профилировщик PrintOpen от Heidelberg серьезно превосходит PM и MT от GretagMacbeth.
Референс для измерений в MT и совместимый с PO будет выложен позже.
Рекомендуется rudtp.pp.ru для тестовой печати почти наравне с ECI.
TC3.5 + calibration
eps-файл для печати
txt-референс для измерений без «calibration»,432 поля, отбросить шкалу по периметру
txt-референс для измерений с «calibration», 520 полей
Комментарий от rudtp.pp.ru:
небольшая стандартная тест-форма профилирования (CMS, ICC)
предоставлена возможность компенсации неровной печати по шкале периметра (calibration)


ScientificTestchart (small) от rudtp.pp.ru
eps-файл для печати
txt-референс для измерений, 884 поля
Комментарий от rudtp.pp.ru:
специально разработанная rudtp.pp.ru тест-форма для подробного спектрального анализа, математических рассчетов, наглядного анализа колористики, трепинга , градационных характеристик и проч.
Последние 46 полей (последовательность) - разработка Fogra, незаменимы для экспресс-сравнения.

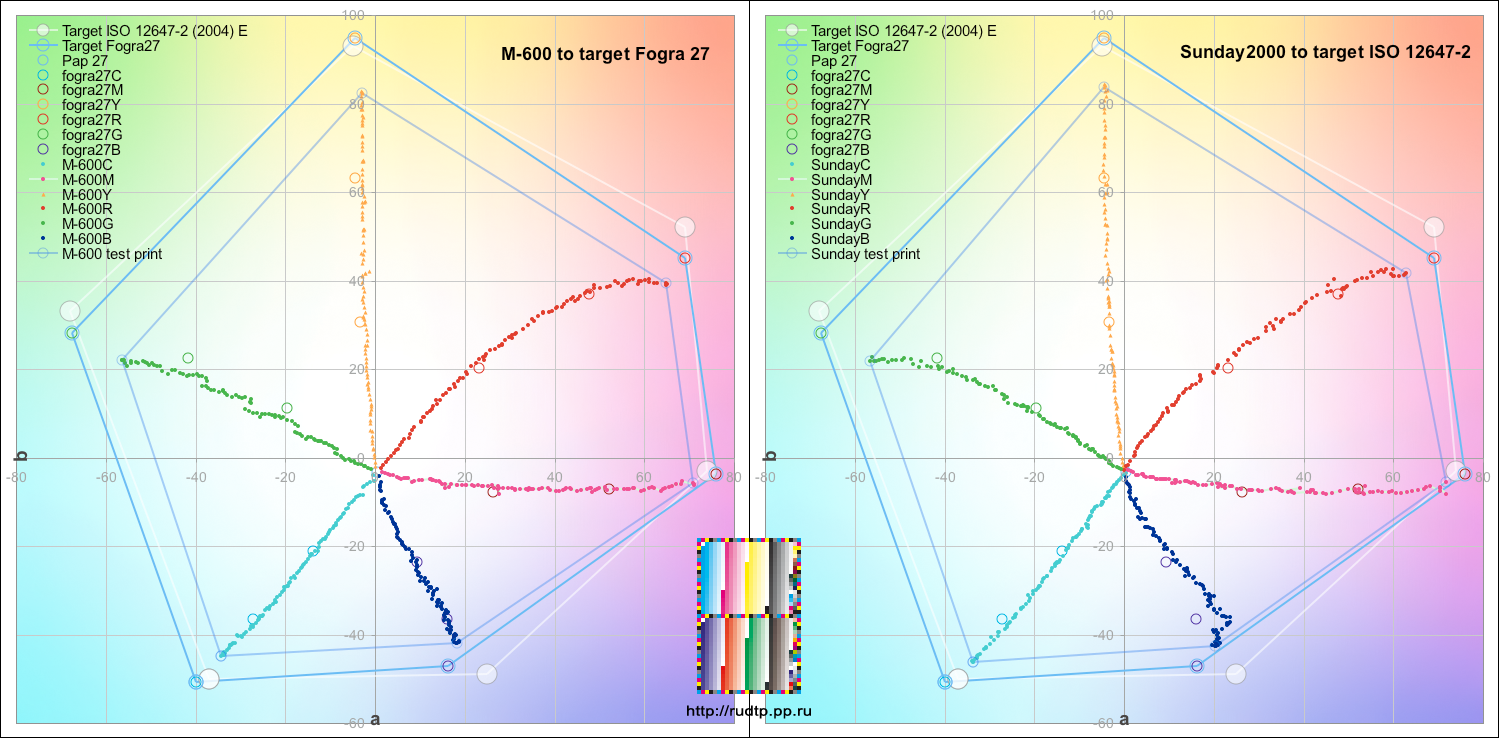

Примеры применения: колористика, градационная характеристика как есть и c полигональным сглаживанием, спектральная карта, баланс по серому, общий контраст печати (локальные девиации)
ScientificTestchart (standart) от rudtp.pp.ru
eps-файл для печати
txt-референс для измерений, 884 поля
Комментарий от rudtp.pp.ru:
специально разработанная rudtp.pp.ru тест-форма для подробного спектрального анализа, математических рассчетов, наглядного анализа колористики, трепинга , градационных характеристик и проч.
Отличается от предыдущей тестформы «ScientificTestchart (small) от rudtp.pp.ru» сбалансированным краскосъемом (контрольные поля, их кол-во и последовательность те же). Рекомендуется rudtp.pp.ru для тестовой печати. Для учёта компенсации двух градационных скачков вдоль раската рекомендуется корелировать данные с измерениями следующей тесткарты «ScientificTestchartCCM».
ScientificTestchartCCM (calibration colors modification) от rudtp.pp.ru
eps-файл для печати
txt-референс для измерений таблицы A, 432 поля
txt-референс для измерений таблицы B, 432 поля
txt-референс для измерений с «calibration» таблицы A, 520 полей
txt-референс для измерений с «calibration» таблицы B, 520 полей
Комментарий от rudtp.pp.ru:
Разбиение тесткарты «standart» на две самостоятельных (по 18*24=432 поля) обусловлено тем, что добавление полей «calibration» к таблице с другими соотношениями и кол-вом полей может быть не обсчитано.

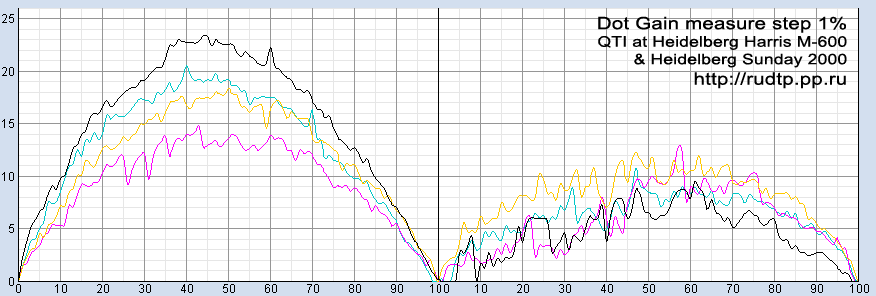

Отличия от модификаций «small» и «standart». Тестформа «ScientificTestchartCCM от rudtp.pp.ru» модифицирована для программной компенсации неравномерностей печати (зональных и вдоль раската) по шкале периметра (calibration). Рекомендуется rudtp.pp.ru для тестовой печати. Примеры анализа: колористика, dotgain.
Visual Gray Balance Search - таблица визуального поиска баланса серого
eps-файл для печати
Комментарий от rudtp.pp.ru:
незаменима для визуального контроля профилирования (имитации);
незаменима при проведении тщательного анализа триадной офсетной печати;
грей-баланс - один из важнейших инструментов CMS.


Контрольный элемент «SLUR»
eps-файл для печати
Комментарий от rudtp.pp.ru:
предназначен для контроля двоения, дробления и смазывания в офсетной печати
Высокочувствительная радиальная мира «Supermira-2007»
eps-файл для печати
Комментарий от rudtp.pp.ru:
служит для высокоточного контроля двоения, дробления и смазывания в офсетной печати. Supermira-2007 предпочтительна для тестпринта, но «чрезмерно чуткая» для повседневного использования в составе шкалы оперативного контроля.
Визуальный контроль ростиска (dotgain)
eps-файл для печати
Комментарий от rudtp.pp.ru:
загрубленный элемент контроля ростиска вовсе без инструментов, работает совсем «в тяжелых» случаях
Контрольный элемент «Nonius & Cross 2007»
eps-файл для печати
Комментарий от rudtp.pp.ru:
предназначен для высокоточного контроля локального совмещения в офсетной печати (шаг - 0,01 мм при типичном допуске на максимальное несовмещение в офсете 0,08 мм). Принцип штангенциркуля. Шкала Nonius названа в честь португальского математика XVI в.
Рекомендуется rudtp.pp.ru для размещения по углам наиболее важных тесткарт в тестовой печати. Совмещение не бывает идеальным, располагайте наиболее критичные тесткарты в центре оттиска.
Шкала опреативного контроля от rudtp.pp.ru
eps-файл для печати (журнальный формат 960 мм + 102-листовой формат)
eps-файл для печати (журнальный формат 900 мм)
Комментарий от rudtp.pp.ru:
универсальная, проверенная и испытанная шкала оперативного контроля, содержит поля контроля за накатом, трепингом, балансом серого в трех точках (ISO 12647-2), ростиском (40%), локальным контрастом печати (80%), границами воспроизводимого тонового диапазона, денситометрические поля «slur». Адаптирована для максимального удобства денситометрического и визуального контроля различными печатниками на всех типах работ на ротационных и листовых машинах. Кол-во, размеры, «узнаваемость» и геометрия контрольных полей практически «обкатаны».

* - Calibration - calibration colors или measurement correction от GretagMacbeth
** - референсы для IT8.7/4 должны быть подвержены коррекции по первым двум полям: номер и имя патча
Продолжение будет!-)
